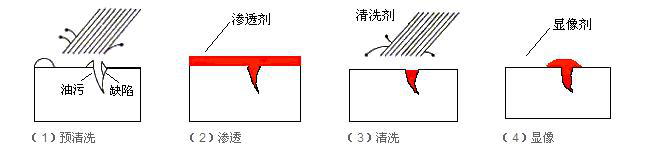

滲透探傷操作流程

2)滲透,滲透施加方法應根據零件大小、形狀、數量和檢查部位，來選擇噴涂、刷涂、澆涂及浸涂等方法。在滲透過程中時間的長短與溫度范圍對探測裂紋的靈敏度有很大影響，滲透溫度為15～50℃范圍內時，滲透時間一般分為5～10分鐘；當滲透溫度降低為3～15℃時應根據溫度適當增加滲透時間。

3)去除,溶劑去除型滲透劑用清洗劑去除，除了特別難于去除的場合外，一般都用蘸有清洗劑的布和紙擦拭；不得往復擦拭，不得將被檢件浸于清洗劑中或過量地使用清洗劑；在用水噴法清洗時，水管壓力以0.21MPa為宜，水壓不得大于0.34MPa，水溫不超過43℃。

4)干燥,干燥的方法有用干凈布擦干、壓縮空氣吹干、熱風吹干、熱空氣循環烘干裝置烘干等方法。被檢物表面的干燥溫度應控制在不大于52℃范圍內。

5)顯像,顯像的過程是用顯像劑將缺陷處的滲透液吸附至零件表面，產生清晰可見的缺陷圖象。顯像時間不能太長，顯像劑不能太厚，否則缺陷顯示會變模糊。顯像時間為10～30分鐘，顯像劑厚度為0.05～0.07毫米。

6)檢驗,觀察顯示的跡痕應在顯像劑施加后7～30分鐘內進行，如顯示跡痕的大小不發生變化，則可超過上述時間。為確保檢查細微的缺陷，被檢零件上的照度至少達到350勒克斯。探傷結束后，為了防止殘留的顯像劑腐蝕被檢物表面或影響其使用，必要時應清除顯像劑。清除方法可用刷洗、噴氣、噴水、用布或紙擦除等方法。
